Провод ПВ-3(ПуГВ) предназначен для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 700 В включительно. Допускается прокладка проводов в стальных трубах, коробах, лотках и др., для монтажа электрических цепей. ПВ-3 характеризуется повышенной гибкостью, поэтому данную продукцию можно применять там, где условия монтажа предусматривают множество изгибов.
Провода по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997.

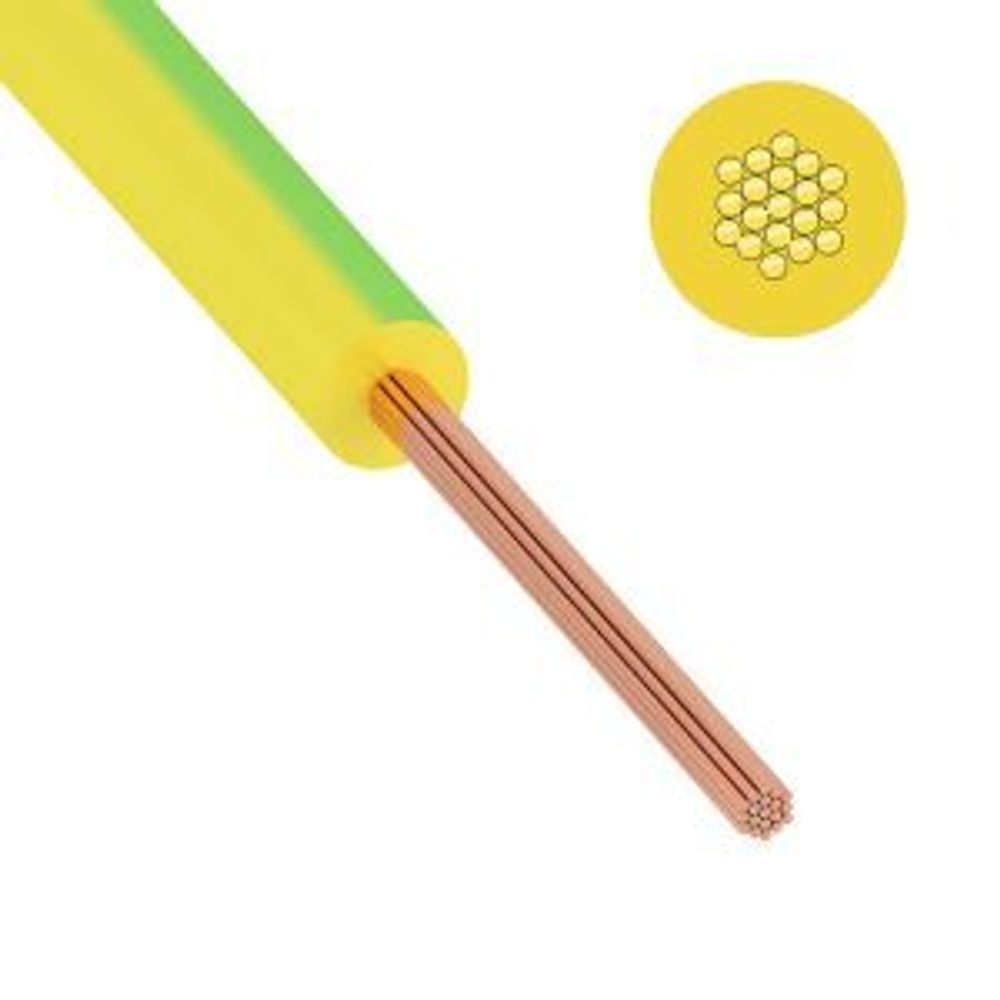

Провод состоит из медных отожженных проволок, в изоляции из поливинилхлоридного пластиката.
Расшифровка провода ПВ-3:
П — провод
В — виниловая изоляция
3 — класс гибкости жилы
Расшифровка провода ПуГВ:
П — Провод
у — Установочный
Г — Гибкий
В — Изоляция — из поливинилхлоридного пластиката
Марка провода ПуГВ соответствует марке ПВ-3.
По новому госту (ГОСТ Р 53768-2010), разработанному в связи с необходимостью систематизации и упорядочения требований, предъявляемых к проводам и кабелям для электрических установок и подготовки нормативной базы для обеспечения производства современных типов проводов и кабелей, с 01.01.2011 марка ПВ-3 отменена и вместо нее введено новое обозначение ПуГВ. Согласно комментарию ВНИИКП по данным изменениям: провод марки ПВ-1 выпускаемый ранее по ГОСТ 6323-79 соответствует марке ПуГВ, выпускаемой по ТУ 16-705.501-2010.
Технические характеристики провода ПВ-3 (ПуГВ):
Номинальное сечение: 16 мм²
Общий диаметр провода: 8,1 мм
Номинальное напряжение U0/U: 450/750 В
Электрическое сопротивление жил, не более: 1,21 Ом/км
Электрическое сопротивление изоляции, не менее: 4,6 кОм/км
Радиус изгиба кабелей: 10 наружных диаметров
Температура окружающей среды, верхний предел: +35 °С
Температура окружающей среды, нижний предел: –50 °С
Влажность воздуха при 35 °C: 100 %
Строительная длина: 100 м
Гарантийный срок эксплуатации: 24 мес.
Срок службы: 15 лет
