Используются для заземления установленного оборудования к корпусу шкафа/стойки, а также для организации общего контура заземления.
Заземление телекоммуникационных шкафов
Учитывая требования «Правил устройства электроустановок» (ПУЭ, 1.7.76 п.4) и североамериканского стандарта ANSI/TIA/EIA-607 «Требования по заземлению и электрическим соединениям телекоммуникационных систем коммерческих зданий» телекоммуникационные шкафы подлежат заземлению, как металлические конструкции, которые при пробое изоляции токонесущих частей могут оказаться под напряжением.
Заземление телекоммуникационного шкафа – это одно из основных требований правил техники безопасности и охраны труда. Во-первых, заземление позволяет снизить до безопасного значения разницу потенциалов между корпусом телекоммуникационного шкафа и другими металлическими предметами и конструкциями, имеющими естественное заземление. А, во-вторых, заземление позволяет избежать накопления на корпусе шкафа и на установленном внутри него оборудовании статического электричества.
Заземление телекоммуникационного шкафа обычно выполняется проводником с медной жилой сечением не менее 4 мм2, который соединяется посредством болтового соединения с существующей в здании телекоммуникационной шиной заземления. Ни в коем случает нельзя допускать соединения нескольких телекоммуникационных шкафов одним заземляющим проводником последовательно. Это чревато разрывом линии заземления и опасно для жизни человека.
Для соединения деталей шкафа между собой с целью создания единого контура заземления и заземления оборудования, установленного в шкафу, необходимо использовать комплект заземляющих проводов и 19" шину заземления.
Комплект поставки:

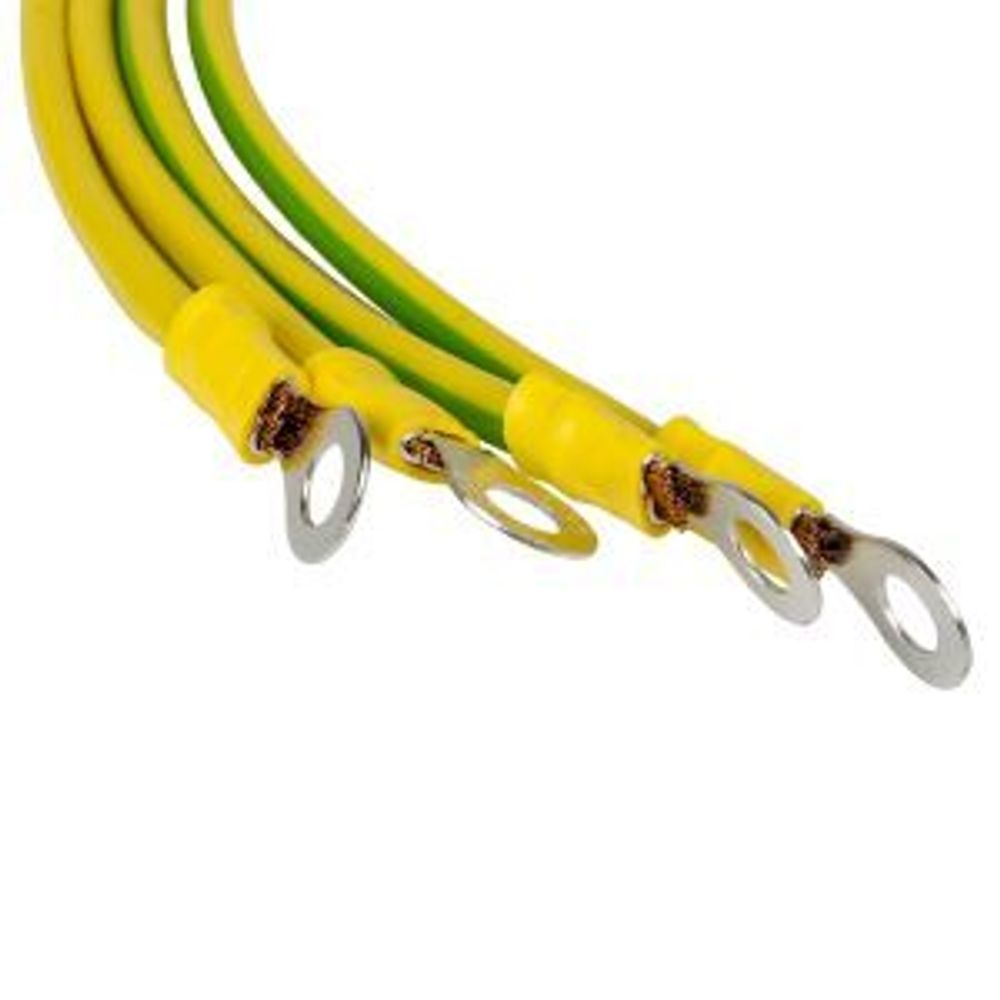

Провод заземления 30см - 4 шт;
Гайка с фланцем М6 - 8 шт;
Шайба - 8 шт.
