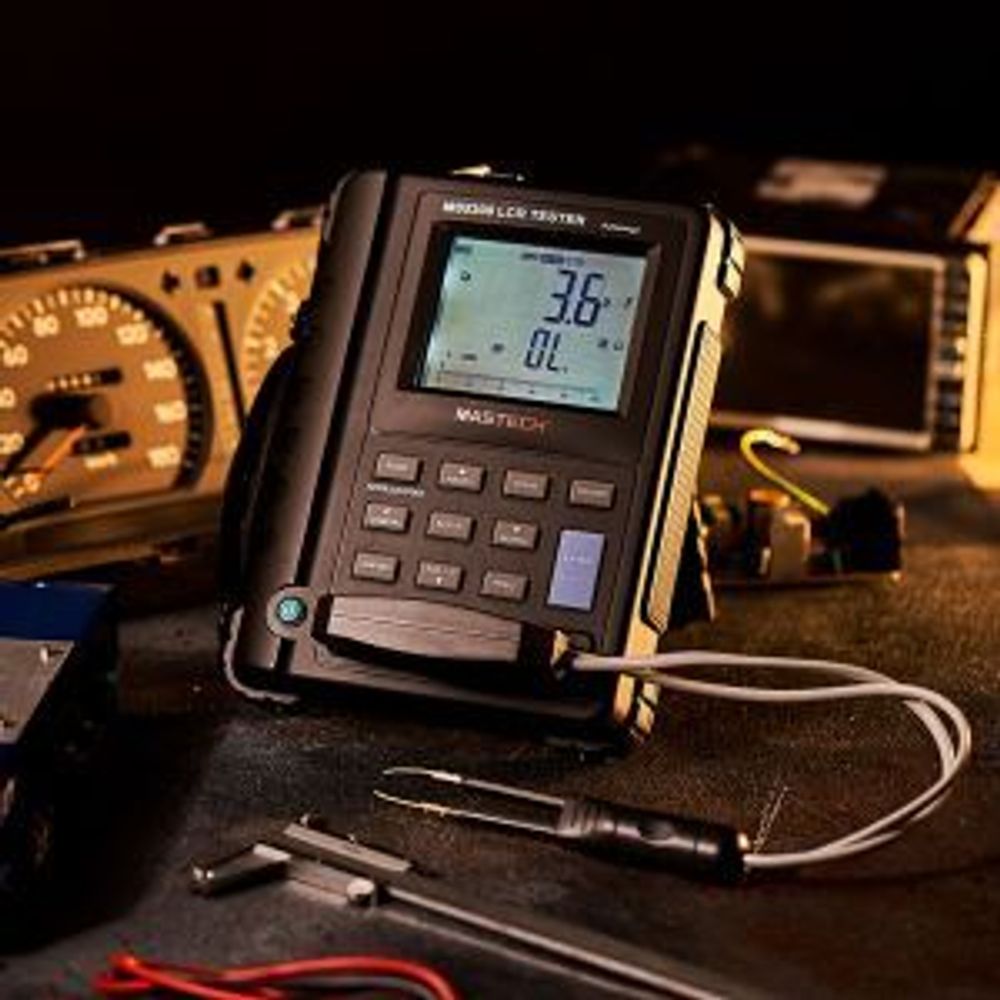

MS5308 высокоточный мостовой измеритель LCR MASTECH — радиоизмерительный прибор, предназначенный для определения параметров полного сопротивления или полной проводимости электрической цепи. Название прибора складывается из измеряемых прибором величин: R — Сопротивление, С — Емкость, L — Индуктивность. Иммитанс — обобщающее понятие для полного (комплексного) сопротивления — импеданса и полной (комплексной) проводимости — адмиттанса. Также он измеряет добротность, тангенс угла потерь, угол сдвига фаз, эквивалентное последовательное (ESR) и параллельное (EPR) сопротивление компонентов.
Mastech MS5308 отличается высокой точностью и стабильностью показаний, имеет широкий диапазон измерений, автоматическое определения типа тестируемого компонента. В отличие от обычных мультиметров при измерении сопротивления обеспечивает только режим постоянного тока, измеритель MS5308 позволяет работать в режимах как постоянного, так и переменного тока. В режиме переменного тока для лучшего соответствия имеющимся потребностям при измерении индуктивности, емкости и сопротивления в приборе предусмотрен набор частот вплоть до 100 КГц. Mastech MS5308 имеет режим относительных измерений REL, функцию сортировки компонентов, может производить измерения по параллельной и последовательной схемам, RS232 интерфейс.
Прибор изготовлен из высококачественных материалов, найдет применение в промышленности, в научно-образовательных учреждениях и службах сервиса и ремонта. Калибровка и тестирование приборов произведены под контролем компании СДС.
Характеристики:
Индуктивность: 0.001 мкГн ~ 20000 Гн
Емкость: 0.01 пФ ~ 20000 мкФ
Сопротивление: 0.001 Ом ~ 200 МОм
ESR: 0.01 Ом ~ 999.9 Ом
Функциональные возможности:
Две шкалы на дисплее: 19999 отсчетов для L, C, R/1999 отсчетов для D, Q и ESR
Подсветка дисплея
Возможность выбора частоты измерения: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Измерение параметров: Ls/Lp; Cs/Cp; Rs/Rp; D,Q,ESR, фаза, импеданс
Дополнительный дисплей: тангенс угла потерь, добротность, угол сдвига фаз, ESR, EPR, %
Режим одиночных измерений R/C/L/DCR
Измерения по постоянному и переменному току
Выбор режимов последовательного или параллельного подключения
Измерение отклонения с отображением % на дополнительном дисплее
Измерение с сортировкой по допуску: 0,25%, 0,5%, 1%, 2%, 5%, 10%, 20%, +80%~-20%
Калибровка: по разомкнутой и короткозамкнутой цепи
Автоматическое отключение питания: после 5 мин
Интерфейс USB (ПО и кабель в комплекте)
Фиксация показаний
Аналоговая шкала
USB интерфейс для передачи данных с оптической развязкой
Питание: батареи 8 шт. х 1,5 В тип АА
Комплект поставки:
Прибор, зажим Кельвина, SMD пинцет, USB кабель, комплект батарей, чехол, диск с ПО, инструкция
Размеры: 224 х 172 х 58 мм
Масса: 840 г
Масса с упаковкой: 2380 г
